Painel + Mesa

O painel vai correr de parede a parede sem nenhuma quebra visível. Isso exige vencer um desalinhamento de 11,5 cm entre os dois planos da alvenaria — o que a sala não vai mostrar, mas é o que faz a peça parecer inteira.

Trecho recuado

183 cm

Trecho à frente

134 cm

Desnível

11,5 cm

Parede total

317 cm

Altura

236 cm

Referência de prumo

plano da frente

É esta caixa que garante que o painel fique reto numa parede que não é. Oito peças preenchem o recuo e trazem os dois planos ao mesmo prumo — trabalho que ninguém vê, e que aparece na hora em que não é feito.

4 × régua de fundo

232 × 8 cm

3 × travamento

232 × 9,5 cm

Vão entre réguas

48,5 cm

Trecho coberto

180 cm

Espessura

2 cm

Total

8 peças

Um painel liso, sem ondulação e sem barriga — e que continua assim daqui a dez anos, não só no dia da entrega. São 18 réguas formando uma base rígida em toda a extensão, para a chapa não ter onde ceder.

1 × vertical externa

236 × 8 cm

1 × vertical externa

236 × 12 cm

4 × vertical interna

232 × 8 cm

5 × horizontal

177,5 × 8 cm

10 × horizontal

55 × 8 cm

Espessura · total

2 cm · 18 réguas

De perto, o painel parece uma placa única de 3,14 m. São duas de 236 × 157 em grafite Acetinatta da Duratex, com a junção fechada em massa e corante e lixada até o encontro desaparecer.

2 × placa

236 × 157 cm

Cor

grafite

Coleção

Acetinatta · Duratex

Espessura

1,5 cm

Junção

massa e corante

Painel fechado

314 cm

Nenhum pé de mesa à vista, nenhuma estrutura pendurada embaixo. O tampo de 210 × 110 sai do painel e dobra na ponta até o chão, repetindo a seção inteira: é a mesma peça virando 90°, não um apoio acrescentado.

Tampo

210 × 110 cm

Espessura

5 cm

1 × pé

110 × 65 cm · 5 cm

Posição

na ponta, rente às laterais

Altura total

70 cm

A presença de uma mesa maciça de 5 cm, sem o peso, o preço e as trincas que a madeira sólida traz com o tempo. O tampo é montado em três camadas — chapa, engrosso e chapa — e essa é a borda que se vê.

Topo

210 × 110 cm · 1,5 cm

Engrosso

2,0 cm

Base

210 × 110 cm · 1,5 cm

Tampo montado

5,0 cm

Ninguém esbarra o joelho e ninguém disputa espaço com travessa ou cavalete: o vão embaixo da mesa é livre de ponta a ponta. Quem segura tudo é um quadro de aço soldado escondido dentro do tampo, que dobra para dentro do pé e morre na estrutura fixada na parede — sem uma cantoneira aparecendo.

Quadro

metalon 40 × 20 soldado

Percurso

tampo + pé, em L contínuo

4 × tábua

madeira · 8 cm

Ligação

na grade do painel

Ganho

sem travessa · vão livre

Tomadas e cabos ao alcance de todos, sem nada sobressaindo na superfície de trabalho. A caixa acopla no nível exato do tampo, com 1 mm de folga em volta, e fecha quando não está em uso.

Rasgo

60 × 20 cm

Posição

centralizado no tampo

Caixa

13,5 cm de altura

Tampa

1,5 cm · rente ao tampo

Folga em volta

~1 mm

Toque sob o tampo, na lateral do pé, para acender. Segure para regular o brilho.

Quatro postos de trabalho confortáveis, TV integrada ao painel e circulação livre em volta. Sem pé no meio do caminho e sem estrutura aparente — a sala funciona como sala, não como vitrine de marcenaria.

Painel

314 × 236 cm

Mesa

210 × 110 cm · h 70

Lugares

4 · 2 de cada lado

TV

centralizada no painel

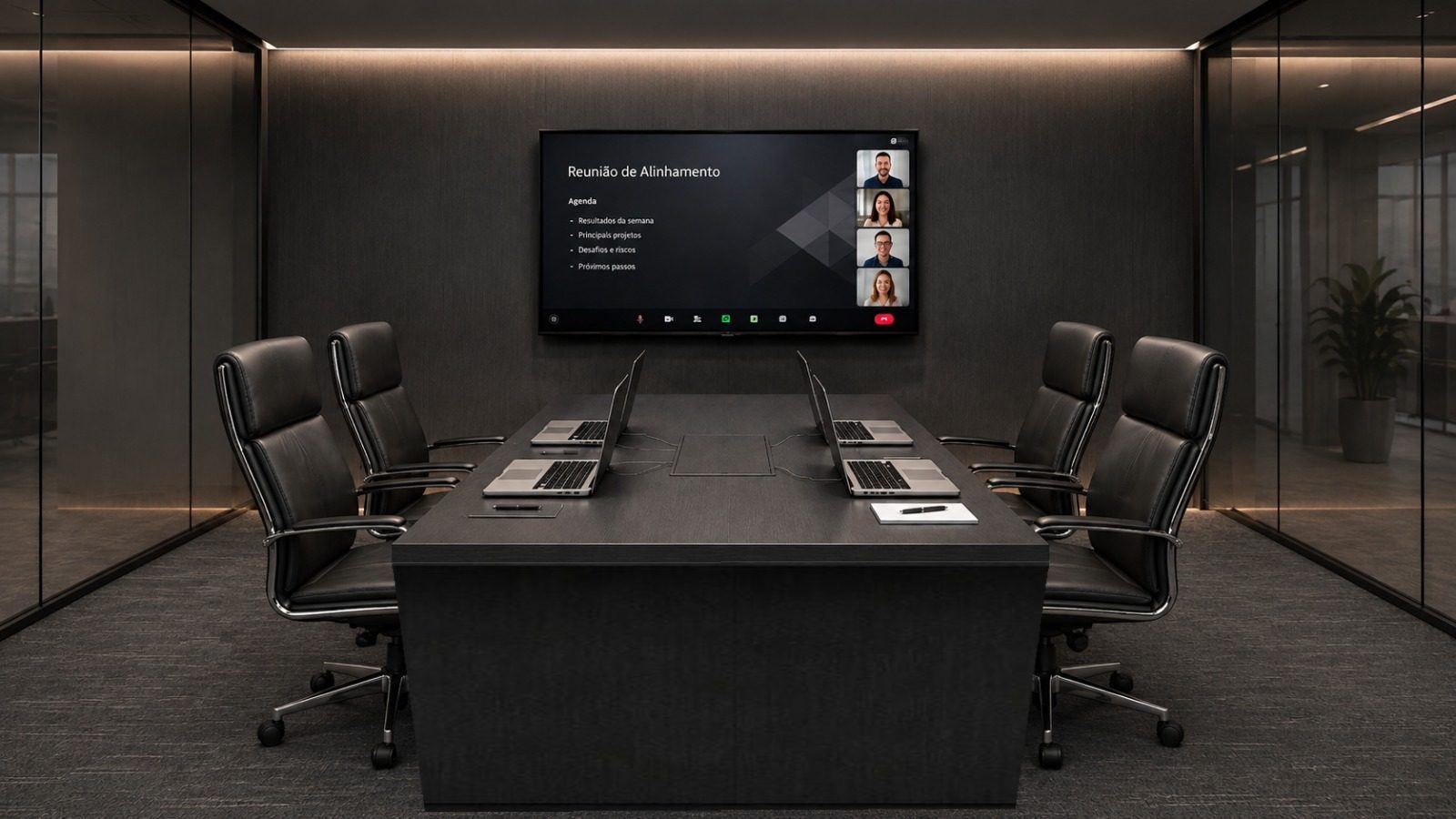

O projeto executado. Painel corrido de parede a parede, mesa saindo dele sem apoio à vista, a sala inteira lendo como uma peça só.
